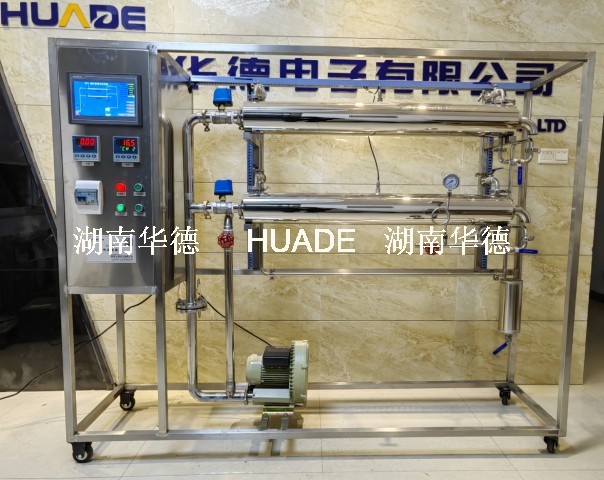

HD623蒸汽冷凝時傳熱和給熱系數測試裝置

裝置功能：

1、熟悉傳熱實驗的實驗方案設計及流程設計。

2、了解換熱器的基本構造與操作原理。

3、掌握熱量衡算與傳熱系數K及對流傳熱膜系數α的測定方法。

4、了解強化傳熱的途徑及影響傳熱系數的因素。

主要配置和技術參數：

1、普通傳熱管：內管內徑di=20.00mm，內管外徑do=22.0mm（紫銅管）；外管內徑Di=50.00mm，外管外徑Do=57.0mm（不銹鋼管），管長1.2m，1臺；。

2、強化傳熱管：內管內徑di=20.00mm，內管外徑do=22.0mm（紫銅管，內附螺旋線圈）,外管內徑Di=50.00mm，外管外徑Do=57.0mm（不銹鋼管）管長1.2m，1臺；
3、蒸汽發生器：不銹鋼制作，加熱功率：3KW，操作電壓380V。

4、氣泵：離心式中壓吹風機，功率：550W，轉速：2800/min，風壓：1300Pa，風量：8m3/min。

5、壓差測量：測量范圍：0-0.25MPa，精度0.25級；

6、孔板流量計，不銹鋼材質，口徑DN40；

7、溫度檢測：高精度PT100溫度傳感器，溫度顯示儀表。

8、正泰品牌電氣設備，空氣開關，漏電保護；所有電器接線端必須封閉不外露，保證用電安全；

9、提供電子版實驗指導書；提供數據計算處理軟件及實驗數據范本，方便使用及實驗。

10、不銹鋼框架結構（帶腳輪及禁錮腳），不銹鋼管路、管件及閥門不銹鋼儀表柜；測控、電器設備在實驗架上。

11、設備管道表面光滑、焊縫符合工業工程設備驗收規范；設備管道儀表管線布置符合工程規范。

12、可選配數字傳感器和觸摸屏，采集記錄實驗數據，自動計算和繪制實驗曲線。
