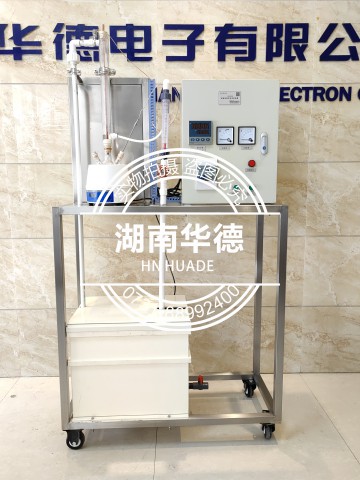

HD620 玻璃熱管換熱器實驗裝置

裝置功能：

1、熟悉玻璃熱管傳熱實驗的實驗方案設計及流程設計。

2、了解玻璃熱管換熱器的基本構造與操作原理。

3、觀察透明換熱器裝置的構成。

4、可進行玻璃熱管換熱器傳熱媒體的傳熱系數和熱效率計算。

主要配置和技術參數：

1、輸入電源：?jiǎn)蜗郃C220V±10% 50Hz，功率800W。

2、熱管換熱器（定制），尺寸：Φ12×400mm；熱水加熱器，功率500W。

3、低噪音循環水泵參數： 流量：10L/min，揚程：6m，功率：50W。

4、玻璃轉子流量計：16-160L/h;

5、溫度測量：測量系統配置有智能溫度控制儀表（PID調節控溫，精度±0.2℃），高精度PID調壓模塊電路。

6、主要組成：熱管換熱器，熱水加熱器，流動冷水換熱外套，循環水泵，水箱，熱段、冷段進出口溫度測試裝置，玻璃容器易于觀察，有機玻璃保護罩，不銹鋼臺架等。

7、正泰品牌電氣設備，空氣開關，漏電保護；所有電器接線端必須封閉不外露，保證用電安全；

8、提供電子版實驗指導書；提供數據計算處理軟件及實驗數據范本，方便使用及實驗。

9、不銹鋼框架結構（帶腳輪及禁錮腳），不銹鋼管路、管件及閥門不銹鋼儀表柜。測控、電器設備在實驗架上。

10、設備管道表面光滑、焊縫符合工業工程設備驗收規范；設備管道儀表管線布置符合工程規范。

11、可選配數字傳感器和觸摸屏，采集記錄實驗數據，自動計算和繪制實驗曲線。
